Macchina graffiatrice con asse orizzontale per lastre
Groove 600 e 1200 sono macchine per la realizzazione di finiture graffiate su lastre e filagne.
Nate dalla collaborazione tra Lupato Meccanica e Ferrari & Cigarini, sono sviluppate per realizzare oltre 60 finiture diverse con un’elevata produttività e costi di produzione contenuti.
La loro sagoma compatta le rende adatte anche ad essere inserite in linee di produzione esistenti.
Sono composte da un albero orizzontale nel quale è applicato un utensile appositamente sviluppato, controllato su 4 assi.
Utensile ROKER

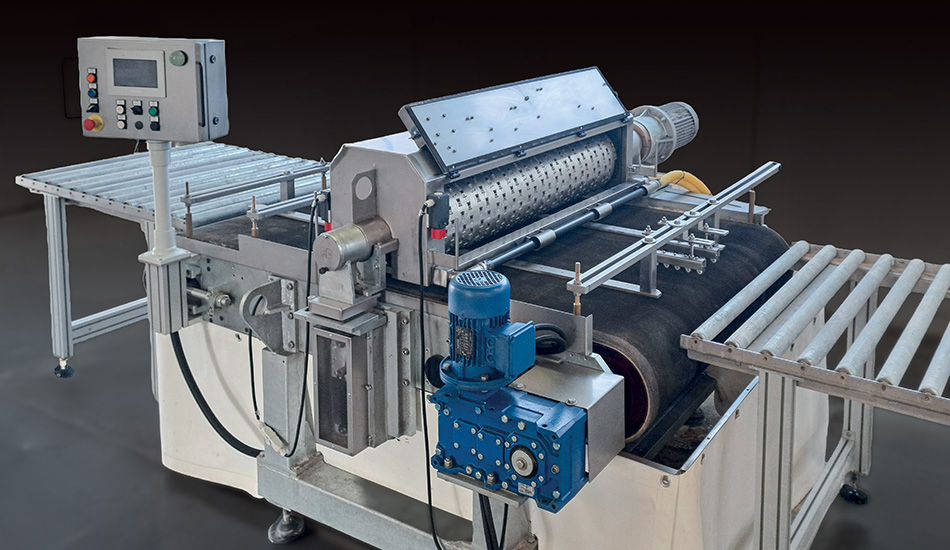

Groove 600 e 1200 montano rispettivamente un utensile Roker da 700 mm e 1.300 mm con inserti ogni 2,5 mm. Rimuovendo gli inserti e modificando i parametri dei 4 assi di lavorazione è possibile variare la finitura.
Le punte dell’utensile, così progettate, permettono un’elevata asportazione del materiale, produttività e durata. Ruotando le punte si possono utilizzare tutti i loro vertici, moltiplicando per 3 volte la vita dell’utensile.
Punti di forza
| GROOVE 600 | GROOVE 1200 | ||
| Larghezza della lastra | Fino ad un massimo di 650 mm | Fino ad un massimo di 1.250 mm | |
| Velocità di rotazione | Da 600 a 2.300 Giri/min max | La regolazione indipendente di questi parametri consente di realizzare oltre 60 finiture. |
|
| Velocità di avanzamento del nastro | fino a 14 m/min. | ||
| Traslazione | L’utensile può traslare longitudinalmente al suo asse di rotazione con velocità regolabile. |
||
| Inclinazione | L’asse di rotazione del rullo può essere inclinato rispetto all’asse di avanzamento del nastro fino a 15°. |
||
Groove può realizzare oltre 60 finiture diverse con un unico utensile
